新河北伺服压力机结构原理

责任编辑:鑫台铭  发布时间:2020-12-01
分享到:

鑫台铭新河北伺服压力机组成构成:

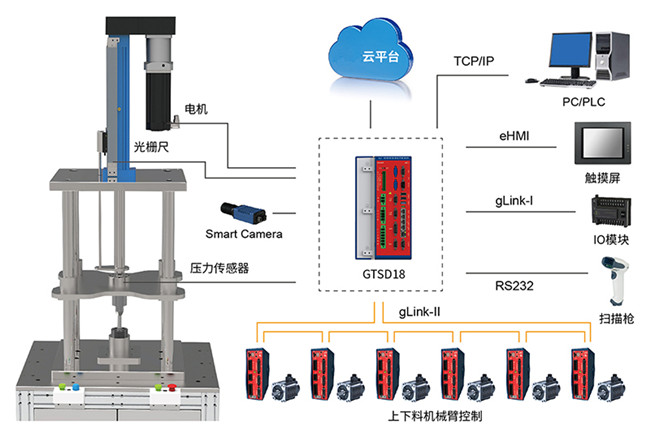

设备体系构成:伺服压装单元、操控体系、显示器等组成。由伺服电缸、控制箱、人机交互技术控制模块、电动式压装系统软件和电缆线控制模块五一部分构成。

伺服压力机机身结构有桌面式、单柱式,卧式,两立柱式,三立柱式和四立柱式形式。采用桌上式结构,简单可靠,承载能力强,承载变形小,是稳定、应用范围广的承载结构。

新河北伺服压力机由机架、机头、工作台、推杆、压板、伺服电机、电机控制器、减速传动、制动器、位置传感器、可编程控制器、触摸屏、工作机构、辅助机构等组成。


新河北伺服压力机结构原理


伺服压力机单元主要构成:

驱动装置---伺服驱动

传动装置---同步轮结构,精密滚珠丝杆

压力输出---压力主轴

轴承套装---滚珠轴承,自润轴承等

压力传感器---外置型,没有电线的干扰

机壳---钣金喷漆计算机白

控制系统---闭环控制

新河北伺服压力机工作原理:伺服电机经过同步带驱动精细滚珠丝杆,完成对压力主轴的方位操控;压力主轴前端设备高灵敏压力传感器,可实时检知压力主轴负载;操控体系实时采集方位与负载数据,从而完成精细压装的在线质量管理技术。

鑫台铭新河北伺服压力机选用模块化设计闭环控制伺服控制系统,完成力、偏移、时间数据信息及时收集和剖析,具备工作压力控制、偏移控制、速率控制,适用对压装加工工艺有严格管理的场所。基本参数和程序编写便捷,即时采集数据并输出力与偏移曲线图。

伺服压装机系统是一种集装配、控制、测量、统计分析于一体的系统设备,对装配流程中的力-位移-速度进行合理有效的控制和监控。可应用领域于如压装、成型、冲压及其弹性测试等高节奏、高精密的装配压装工艺。

新河北伺服压力机优点:

1、实时监测、即时控制确保装配全过程100%品质。选用模块化设计闭环控制伺服控制系统软件可开展力与位移监控器、力与時间监控器,具备压装控制、位移控制、速率控制。

2、精准度高。压装精密度<1%,部位精密度±0.01毫米。

3、分辨作用与追朔性。即时采集数据并輸出力与位移曲线图,配置尺寸公差鉴别对话框,全自动分辨压装結果。

4、方便使用便于集成化:配套设施12寸工业触摸屏和专用型手机软件,防止二次开发,便于集成化,便捷实际操作。

5、刚度强,适用压装工作。

6、安全性节能环保。电动控制系统软件比液压传动系统环保节能77%,比气动控制阀环保节能90%,维护保养低成本,产品成本可进一步减少。
