河北伺服压力机应用曲线判定压力位移

责任编辑:鑫台铭  发布时间:2020-12-04
分享到:

随着科技的发展,国内压装机技术得到迅速提高。鑫台铭河北伺服压力机控制系统设计,以适应压装的高精度、可靠性生产要求,在伺服压力机控制系统工作原理的基础上,以轴承压装机为研究对象,对压装信号监测、分析、处理以达到压装过程的精确控制,提高轴承的生产效率。

鑫台铭河北伺服压力机控制器实现控制过程的数据传输;液晶触摸屏作为用户操作界面,实现压入压力值、位移值的设定、显示压装过程中位移与压力变化曲线,压装过程压力变化监测。


河北伺服压力机应用曲线判定压力位移

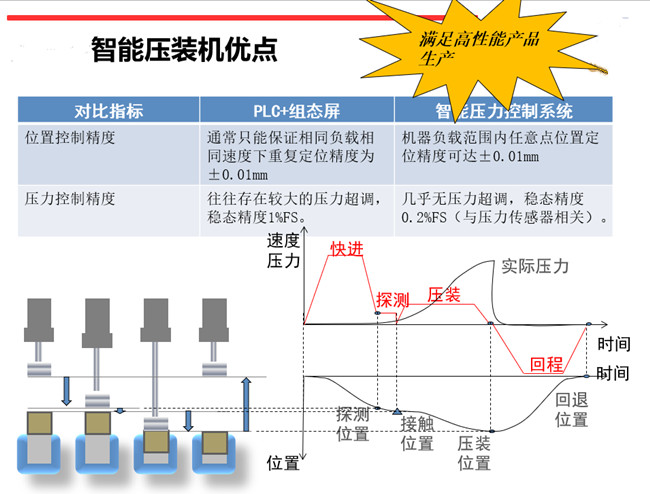

伺服压力机压装过程:A阶段表示压机压头刚好与零件或者压装辅具接触,B阶段表示压机把零件已经压装到位,但是从压装压力-压装位移图上可以看出来,零件压装到位后,位移不再变化,而压装压力在不断地增大,在这种情况下,如果压装压力超过零部件承受的压力,存在压溃零部件风险,特别是变速器轴承的压装过程。在这种情况下,采取措施对压装过程进行控制,保证产品零部件装配质量。

伺服压力机曲线判断:

1、多种判断框,可任意选择调用。

2、包络线功能,进行智能判断。

3、OK/NG判断结果自动导入到PLC。

4、压力/位置范围根据具体需求调整。

5、工艺曲线自动保存,并根据OK/NG保存到不同的文件夹。文件名可为时间或条形码。

鑫台铭河北伺服压力机带有位置编码器,伺服系统自己完成电流环、位置环、速度环的封闭控制,是及其准确的,当其不能实现封闭控制时就会伺服报警。伺服压力机采用光栅尺和伺服电动缸加限位开关(即:伺服位置编码器)控制位置。

1、光栅尺的,是伺服压机控制器让伺服电机按设定速度一直转,同时不断采集光栅尺的位置信息,位置信息到达位置设定值时,控制器立即给伺服电机发命令停转,因为时间差、伺服脉冲在缓存器里的累积效应、惯性减速等因素,电机真正停下来时已经远远超出了位置设定值,这时候工件已经压超差了!电机回退到光栅尺位置设定位置也是无意义的,而且高速时还有震荡产生。

2、伺服位置编码器的,是伺服压机控制器把位置目标告诉伺服驱动器,伺服驱动器控制伺服电机按预设速度转动,伺服驱动器内部高速校验位置编码器信息,自己控制减速,位置超差时伺服驱动器自动加大或削弱电流保证位置目标。这个过程中如果有机械震荡,伺服驱动器会自动启动抑制程序保证位置精确。

伺服压力机历史曲线:

1、导入历史曲线以及判断框。

2、可同时导入多条曲线。

3、鼠标捕捉曲线点。

4、进行时域分析和数据抓取。

如何解决伺服压力机的压力位移?伺服压力机的异常一般反映在以下三个方面:传感器、放大器单元和系统设定故障,因此,维护过程主要分为三个步骤。

1、检查系统设置:工作站中的显示屏显示执行器的行程为10mm,正常情况应为50mm,因此需要考虑系统,如果设置有问题,则需要重置系统。将执行器的行程重置为+50mm后,它位于工作站中,显示板上的显示值仍然不正确,因此认为重新定动系统可以解决问题。

2、检查传感器:由于张力测试机系统是闭环系统,因此在判断系统哪个部分出现故障之前须先断开系统。该循环使系统成为一个开环系统。如果传感器信号正常,则断开传感器的反馈信号,在重复几次之后,传感器的反馈数据被测量为线性变化线,并且判断传感器。

3、检查放大器单元:修理传感器的故障后,现在需要检查放大器单元是否正常。先断开放大器单元系统的输出信号。取下输出接线,通过工作站向放大器单元添加直流输入信号,然后测量放大器,重复几次后,放大器单元的输出信号线性变化,确认放大器单元是否正常。
