鑫台铭伺服电路板压装机，电路板压力机，线路板压装机，线路板压力机。电路板的名称有：线路板，PCB板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等。电路板让电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用。

线路板按层数来分的话分为单面板，双面板，和多层线路板三个大的分类。线路板按特性来分的话分为软板(FPC)，硬板(PCB)，软硬结合板(FPCB)。电路板可称为印刷线路板或印刷电路板，FPC线路板，和软硬结合板，FPC与PCB的诞生与发展，催生了软硬结合板这一新产品。因此，软硬结合板就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。电路板，线路板压装采用鑫台铭伺服压力机，伺服压装机，伺服压接机压接而成。

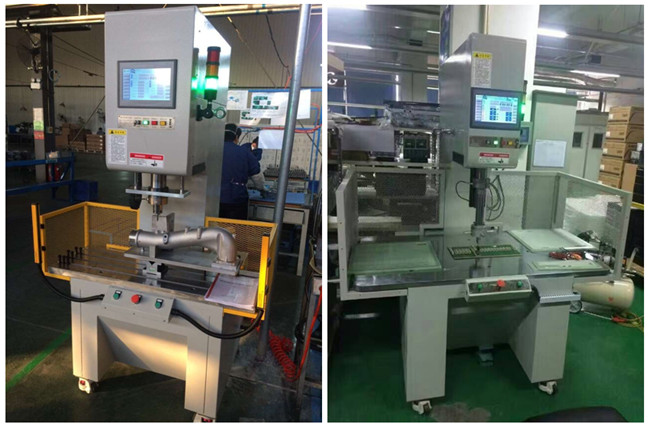

鑫台铭伺服压装机在对电路板的压接过程中，实时显示当前压装位置、压装力，并及时准确的判断过盈量是否大小合适，同时显示出整个力与位移的压装曲线，很好的解决了传统压机只能压入不能检测、万能试验机效率低不能批量生产的弊端；设备整体结构均通过加强设计，刚性远超出一般普通压机标准，采取了整体防尘设计。

主要功能：

1.精确控制设备的最大压装出力，实时显示当前设备出力；

2.以0.01MM为单位实时显示当前压装位置；

3.实时描绘力与位移的压装曲线；

4.在零件压入过程中可进行过盈量检测；

5.可对最终压装位置进行对比，以检测是否压入到位；

6.可对产品的的刚性进行检测；

7.可存储多套设备的压装参数，以方便下次使用调出；.

8.可对压装到数据进行存储。

根据pin针自身结构特点及与PCB板连接针脚凸起高度的工艺要求，我们可以总结如下pin针压接的工艺要求：

1. 压装力不能过小，否则pin针与PCB板可能虚接不良

2. 压装力不能过大，否则pin针可能被压装变形，且错过鱼眼最大摩擦力位置，也会造成虚接。

3. pin针压入后，在PCB板另一端凸起高度必须在工艺要求范围内。

通过鑫台铭伺服压接机的压力位移曲线可以看到随着位移向下前进，pin针与PCB板开始接触受力（Y轴力值增大），为了控制pin针凸起的高度，可以使用鑫台铭伺服电缸的Calculate功能。
