压铸岛切边机

责任编辑:鑫台铭  发布时间:2021-04-15
分享到:

鑫台铭压铸岛切边机:

一、设备用途及使用条件

1.主要功能:适用于该机主要用于压铸机岛内和机器人实现压铸岛自动化生产,可塑性材料的压制工艺,如冷、热挤金属零件成型、冲裁、弯曲、翻边。也可用于校正、压装、砂轮成型,塑胶制品及粉末制品的压制成型工艺。

2.本机器由机身、液压系统和电气控制系统三大部分组成,可实现点动、双手单次迴圈两种动作(主要是配机器人实现自动化切边)。设备工艺程式根据用户使用工艺要求设定,操作方便,可靠。

3.本机器的工作压力、行程范围均可根据工艺需要进行调整。在压制后具有保压延时(延时时间可调)。工作压力採用压力錶显示,主缸行程採用接近开关控制。

4.本压机具有良好的通用化设计方桉,机、电、液压系统高度通用化,备件品种少、维修方便、可靠性高。

5.本机器具有良好的安全性能、不污染环境及危害人身健康。

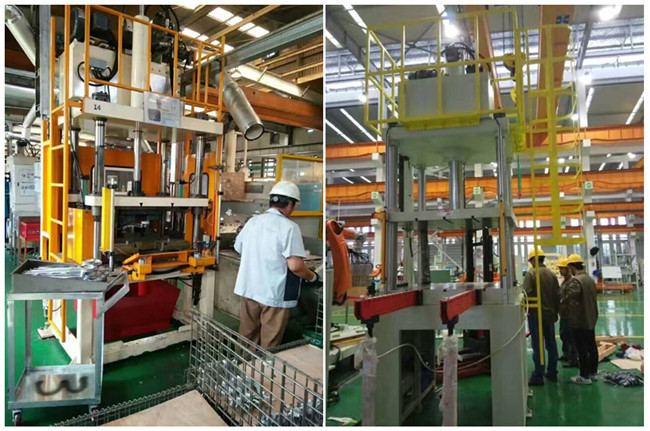

压铸岛切边机


二、机床结构及性能

本液压机由主机、液压系统、电气控制系统和辅助部分组成。

1、主机

主机主要由机身、主油缸组成。

1)、机身

机身为三梁四柱四螺母结构,便于压机的预紧及精度调整;三大樑(上横樑、滑块、底座)採用45优质钢板加工而成。滑块与主缸活塞用法兰连接,滑块依靠四根立柱导向作上下运动,四立柱导套为边界稀油自动润滑,改善摩擦机理,减小摩擦阻力,避免立柱划痕及拉伤。机身由上梁、滑块、工作台、立柱、锁母等组成;主油缸及液压站佈置在上梁上;

2)、电气系统

整个电气系统分动力部分和控制部分。

3)、动力部分

採用三相五线制交流380V电源,电气系统由动力电路和控制电路组成,动力电路为380V、50HZ三相。控制部分电路24V、50HZ。阀制电压24V,在电气柜中配有漏电保护器。由自动空气开关、断路器、热继电器、交流接触器和驱动油泵用的三相鼠笼型感应电动机所组成。

4)、控制部分

2.电气柜採用冷轧钢板製作,静电喷塑。面板上安装有各种控制按钮及功能转换开关、各电机起停按钮等。电气柜製作严格遵守GB5226国标4.电气系统说明 本液压机的电气控制採用日本三菱公司的PLC可编程序控制器为主控单元,电气系统有独立的控制柜。电气操纵箱放在设备前面,位置由买方确认。

3.压机操作方式设置:调整(点动)、双手动单次迴圈两种方式可切换;

4.设备的动作要求按用户提供的电气动作要求完成。

三、设备安全保护措施

1双手操作按钮(间距大于300mm)

2急停按钮。数量2个,位于主控制台1个、移动按钮站1个,当机器发生故障时,按急停按钮压机工作点全部停止。

3超载保护。液压系统带液压支承保险回路和超载保护装置,安全压力:液压系统设有安全阀,当油压超过设定值时自动溢流。

4安全光幕。机床前后设有安全光幕,保护高度为600mm.

5电气互锁:锁紧装置与主机动作互锁,即滑块处于锁紧状态时,主机除回程外,其他按钮不起作用。
