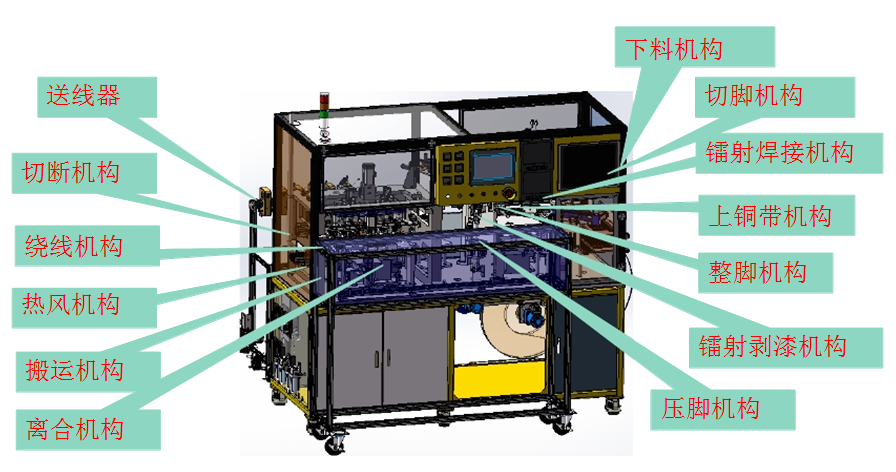

1、设备完成动作流程：

送线——外绕夹线——热风开——绕线——切断——离合机构交换运动——脱线圈——搬运机构取线圈——放线圈——压脚(粗线产品)——镭射剥漆——整脚——上铜带——镭射焊接——切脚——下料(吸残脚)

2、设备特征：

1）自动化作业，极大地节约了人工，提高生产效率。

2）机器性能稳定，可连续生产。

3）人机界面直观易懂易学。

4）设备占地面积1800*1000。

5）设备重量：300KG

6）设备功率5KW。

7）主要元器件厂家：气立可、上银、松下、基恩士等。

8）气压6KG/CM。

3、技术参数：

1、设备生产能力：

1).可实现内外、外外绕线。

2).可承制20-10系列产品的线圈绕制。

3).扁平线、圆线均可。

4).绕线范围：扁平线可绕0.04x0.12, 圆线0.1mm-0.5mm。

2、人员配置：0.3人(1人可顾3台设备)。

3、常规配备：1.绕线机1台。2.镭射剥漆机1台。

4、产能效率：以9.5外外绕线圈评估效率在2.4--3.3K/H。
