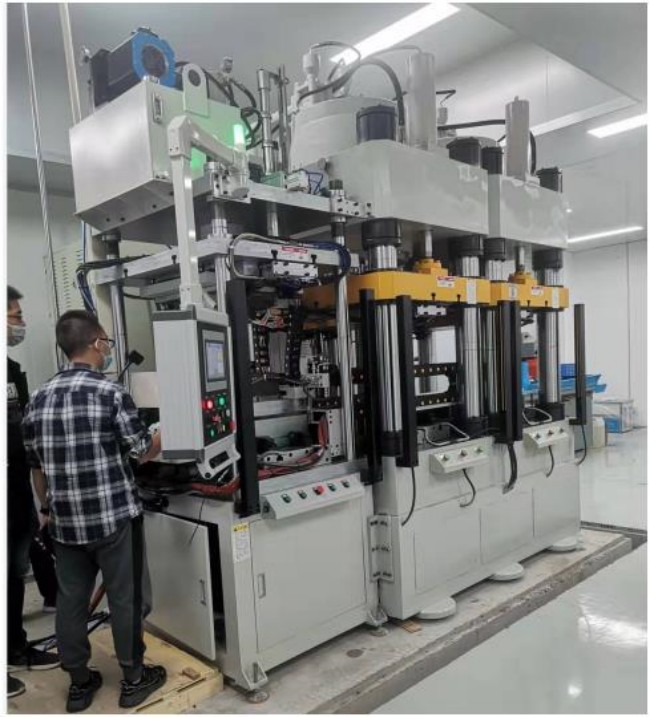

630T伺服液压粉末成型机技术
鑫台铭630T伺服液压粉末成型机技术:---鑫台铭提供。:鑫台铭---新智造走向世界!致力于3C电子、新能源、新材料产品成型及工艺解决方案。
一、设备总体要求:
1、设备用途:设备用于金属粉末成型,设备为630 吨伺服液压粉末成型机;材质金属粉末,粉状,粉末压缩比68.5-72.8%。
2、设备采用框架式结构;设备含模具、模架、自动送料装置、机械手自动取料及密排摆盘。
3、模具设计一模出9 个;一分钟4 模。
4、产品尺寸30*15±5mm 圆形直径30mm。
二、设备简介:
1、设备为上一下一伺服液压粉末成型机,通过中模浮动实现装料、双向压制及退模。
2、设备主要构成单元:(1)机身(45#优质碳钢、时效处理)、(2)模架机构(成形模压系统)、(3)送粉机构(配送料装填系统)(4)动力系统(液压站、油路)(5)控制系统(电气、气动控制系统)(6)自动取料系统(五轴机机械手)
3、自动填料(推出压坯)机构由料斗、输料管、料靴、机架、伺服电机及丝杆组成。
4、压机具备点动调整、手动单循环(手动联动)及自动压制功能。压机上压头既能单独点动又能同步联动。
5、压机必须具备欠装料、三段保压、预加载及气垫脱模保护功能。
6、设备具有半自动操作方式,半自动操作方式中,又具备用手动加料浮动模具的手动加料工艺方式和用自动注料浮动模具的自动注料工艺方式。
7、取件方式机械手自动取、自动密排摆盘,采用五轴机械手,机械手前端装有红外探头感知产品位置是否正常,如有异常则与压机联锁停机。
设备主要功能概述:
1、双向压制:
1.1、通过将粉末类材料填充至中模型腔中,通过伺服马达带动上、下冲运动进行产品成型压制。
1.2、压制时,因上、下冲采用伺服马达+油缸驱动,2 个冲头可以单独调整位置、速度、活动时间,从而实现双向压制,便于将每个产品台阶的密度调整到均匀一致。
1.3、脱模时,可以根据产品结构,调节脱模顺序,保证产品不会产生暗裂。
1.4、该设备整体构造简单,易损耗部件少,初始精度能长时间保持,同时也减少了保养。
1.5、压力重复精度能达到:1%。
2、操作界面、控制系统:
2.1、选用大屏幕高彩液晶触摸屏及组态软件的完美结合配合,提供了友好的人机对话功能。
2.2、界面显示功能:压力值、保压时间、压制次数、成型速度、错误报警等。
2.3、采用最新一代汇川总线模块控制系统,指令响应快,具备抗电磁干扰能力。
3、自动送粉机构:
3.1、由粉筒、粉量检测传感器、阀门、粉管、伺服送粉模组、送粉盒组成。
3.2、电机通过丝杆,带动料盒支架、实现料盒的前后运动送料。
3.3、可设定A、B 料送粉盒。
3.4、全程闭环防尘设计,粉筒加装防尘盖,送料盒底部加装钨钢环圈,紧贴母模板,防止粉末溢出。
4、模具换装:
4.1、装模空间较大,模架结构简单,采用模组化设计,模具安装方便,时间短。
5、高效率:
5.1、转速(节拍)快,可达4 模/min(根据产品材质、尺寸、工艺差异而定)。
5.2、一模多穴。
6、多功能I/O 通讯接口:
6.1、通过该接口可以与外部设备通讯连接,方便全自动化整合。
7、自诊断功能:
7.1、设备发生故障,能显示错误信息,并提出解决方案。
8、安全性:
8.1、采用动作部件全封闭式,增加安全光栅,防重压检测等安全措施。
8.2、系统设有防呆功能,排除误操作安全隐患。
9、环保性:
9.1、全封闭设计、无漏油、无漏粉,震动声音小,工作环境无污染。
10、维修性:
10.1、质量稳定,定期保压方便,维修周期长。
10.2、模具使用寿命长,设备维护费用低。
主要技术参数:
设备名称:液压粉末成型机
设备型号:XTM-FMCX-1-1-630T
设备结构:四柱三梁
模架结构:上一下一
制御方式:上冲、脱模为液压缸
设备外型尺寸(约):1500mm(L)*1500mm(W)*3200mm(H)
最大加压能力:
上冲:630T
脱模:200T
最大工作行程:
上冲:450mm
脱模:200mm
给料器:350mm
空程速度:
上冲:100mm/s
脱模:30mm/s(可调)
工进速度:
上冲:1-5mm/s(可调)
脱模:1-5mm/s(可调)
填充量:100mm 填料深度可调
成型速度:4 模(次)/Min(根据产品材质、尺寸差异而定)
产品成型精度:±0.025mm
模具规格:300mm
中模工作平台:500mm(L)*500mm(W)
中模最低位距上浮块最高面:500mm
产品取出方式:机械手抓取
填粉方式:自动填粉
充填抖料:0-3次(可调)
料斗容量:25Lit
电源供应:3 相380V/60 安培
设备功率:接线功率55KW
安全装置:安装感应前后安全护罩
成型数量:1 出9 ,每分钟4 模
成型尺寸:Ф30*15±5mm
模具材质:模套采用钨钢套
压机中模离地高度:1000mm
承框平台离地高度:550mm
主要配件:
1、伺服电机
2、油缸
3、送粉伺服电机
4、测力传感器
5、线性模组
6、轴承
7、密封圈
8、电器配件
9、操作按钮
10、气动配件
11、液压阀类
12、取件机器人
