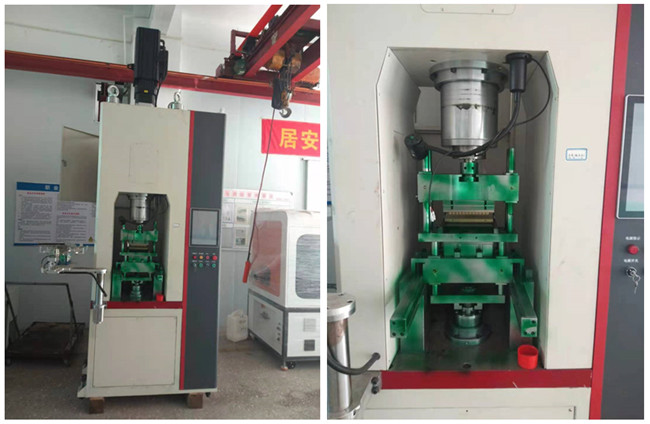

硬质合金粉末成型机基本操作介绍

硬质合金粉末伺服成型机是一种新型的纯伺服专用设备，是通过伺服马达带动丝杆转动上冲、母模、下冲进行上下运动的粉末成型机。采用先进的机、电、气、仪一体化控制、伺服驱动技术。主要适用以结构件为主的硬质合金，粉末冶金，金属粉末，刀具，机械零件的生产。

操作前准备：

1、周边检查

开机前，检查压力推杆下端有效行程内是否有障碍物，检测模具活动范围内是否有障碍物。

2、接通电源

接通外部电源，将外置断路器与电箱内断路器置于ON状态，钥匙开关置ON。

3、系统开启

按下“开机准备”按钮，此时电源接通，系统开启。

4、设备复位

进入操作系统后，设备根据需要进行回零操作。

5、运行

初始化完成后，设备进入待机状态；设定好相关生产参数，按下双“启动按钮”，设备即进入运行状态。

启动按钮

A：双手触发启动（连续运行模式）

在自动条件满足的情况下，选择人机界面上的连续运行模式，双手同时按下左、右启动按钮，成型机进入连续压装运行模式 ，即可松开按钮，压机自动运行；

B：寸动启动（点动运行模式）

在自动条件满足的情况下，选择人机界面上的点动运行模式，双手同时按下左、右启动按钮，成型机进入点动运行状态，松开按钮即停，按下有继续按原来运动轨迹动作；

紧急停止

在任何状态下,作为紧急停止用,在发生紧急情况下,按下急停按钮,设备将处于停止状态,设备无法进入下一步动作,只有人工逆时针旋转按钮,让按钮释放后,复位重新启动伺服动力电源才能正常运行；

开机准备

当外部电源接通（总开关闭合）后，点压该按钮，设备伺服系统动力电源接通，动力电源接通时也可作为参数确认按钮操作；

停止按钮

设备在连续运行状态下，点压此按钮设备将在完成一个周期的工作后停止运行；

三色灯

实时显示设备当前工作状态：

1. 绿灯闪亮： 待机中。

2. 黄灯闪亮： 工作中。

3. 红灯闪亮： 异常报警。

蜂鸣器

设备在运行中发生异常情况下，蜂鸣器会发出“哔！哔！哔！”短促的提示音。

USB插槽

将U盘插入USB插槽可导出触摸屏内所有的压装数据。

I/O接口（选配）

与外部设备或夹具装置联机使用。

触摸屏

触摸式组态功能显示屏，进行系统和程序参数设置，显示当前设备状态，各轴手动操作等功能。
