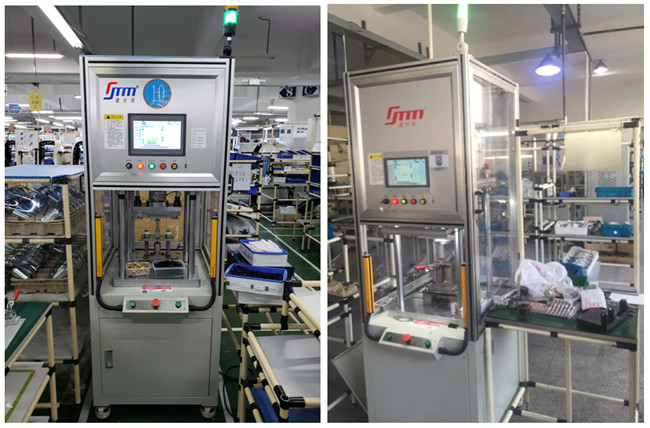

鑫台铭转子铜套(环)伺服压力机压装工艺方案：---鑫台铭提供。

鑫台铭转子铜套(环)伺服压力机压装整个工装由两部分组成：下工装模板和上工装压头。有基座，铜环定位块，放置铜环。

其中下模板上安装有铜环定位块可以放置铜环，转子轴压过铜环直到接触到基座为止，从而保证铜环相对于转子轴端的距离要求。

伺服压力机是由伺服电机驱动高精度滚珠丝杆，通过控制电机转动角度实现对压头的精准位置控制。压头前端安装高灵敏压力传感器，采集实时压力，实现压力闭环控制。通过高速采集压装过程中的位置压力数据，实现精密压装的在线质量判断和数据信息化管理。伺服压力机采用驱控一体技术，实现力与位移的全闭环控制，是过盈装配的数字化控制设备。

伺服压力机压装过程大致分为几个阶段：快进-探测-预压-压装-保压-回退。

快进：空行程，速度要快。

探测：零件找正过程，速度要慢。

预压：找正后快速压入，速度要快。

压装：压装结束前需要及时停止，速度要慢。

保压：压装结束后保压。

回退：保压结束快速回到起始位置，速度要快。

伺服压力机压装过程：

1、压头停在初始位置，先在下模板内放置好铜环，用转子对准压头孔并向上顶起压头，转子轴下端对准下方铜环中心，在顶部弹簧作用下，压头向下运动，依靠压头内部中心孔将转子轴定位。

2、开始下压，以压力模式下压，压头将转子轴下压直到顶到基座停止，保证转子轴下端相对铜环的距离要求。

3、压头退回到一个转高的位置，将铜环向上推入压头的定位孔内，利用定位孔两侧的橡胶棒夹持确保不脱落。

4、压头再次下压，以位置模式运行，下压到指定位置停止，从而保证上下铜环之间的距离。

5、压头退回，压装结束，取出成品。
