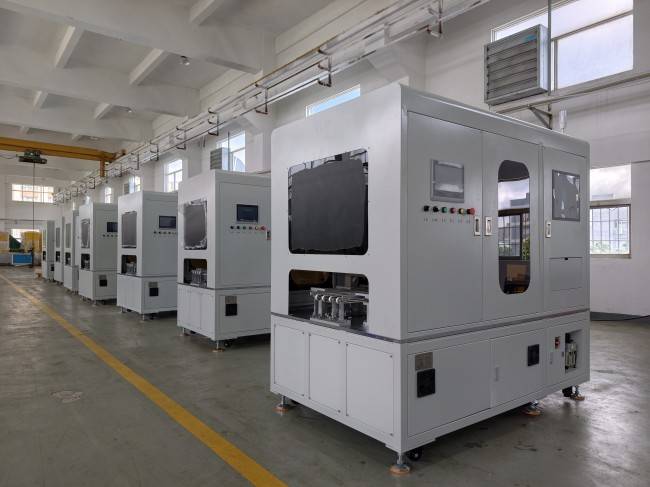

气凝胶隔热垫视觉尺寸检测设备

设备名称：视觉尺寸检测设备

规格型号：XTM-CCJC-001

新能源动力电池、储能、汽车热管理赛道高速扩容，硅胶、气凝胶、纳米板、玻纤类隔热垫作为热安全核心部件，长宽轮廓、边角公差直接影响整机装配与隔热安全。传统依靠卡尺、影像仪人工抽检模式，面对软质隔热垫易受压形变，存在测量误差大、检测节拍慢、漏检风险高、生产数据无法追溯等痛点，制约产线规模化产能释放。

隔热垫视觉尺寸检测设备是基于机器视觉光学成像技术开发的自动化在线质检装备，专门针对硅胶隔热垫、玻纤隔热垫、气凝胶隔热垫、纳米板隔热垫、汽车电池隔热垫、厨具防烫隔热垫等柔性/半柔性隔热板材，实现非接触式全自动尺寸测量，可同步选配外观缺陷检测功能。替代人工卡尺抽检、影像仪离线抽检，解决软质隔热垫受压形变、人工测量误差大、检测效率低、数据无法追溯等痛点，广泛用于新能源动力电池、家电厨具、3C 电子、汽车零部件隔热垫片生产线在线检测。

检测对象与尺寸范围

1、检测材料：隔热垫

2、产品长度：200--300 mm

3、产品宽度：90-150mm

4、产品厚度：1.5-10mm

5、膜材颜色：灰色、透明、白色、橙色、砖红色

6、芯材颜色：白色

7、透明膜类产品：按投影最大面积进行检测，包含透明膜面积

设备功能：

1、设备产能：≥1200片/小时（自动运行状态下统计，当出现缺料状况时暂停统计）。

2、检测对象：产品长度、宽度尺寸测量

3、精度：±0.1 mm（包含PET膜的尺寸）

4、数据统计：实时显示单班产能、总产能NG/合格品数量，合格率（自定义时间段产能查询），产能数据可导出Excel格式。

5、NG品剔除：不合格品输送带下沉剔除

6、数据报表：具备操作日志、异常提醒、异常报警等数据的记录、查询（时间范围可自定义）、导出式）

7、模块屏蔽功能：设备具备模块屏蔽功能（视觉模块检测模块），屏蔽后设备其他可正常运行。

8、数据保存：存储时间大于30天

9、主要配件：伺服电机、PLC、触控屏、相机、光源、镜头、电器元件、气动元件、自动化输送机构等。

设备应用：

1、新能源行业：电池防火隔热垫、气凝胶隔热片、玻纤绝缘隔热垫。

2、3C / 汽车领域：电路板隔热垫、模组缓冲隔热垫、密封隔热垫片。

3、材质兼容：硅胶、气凝胶、云母片、陶瓷纤维、玻纤复合柔性隔热材料。

隔热垫视觉尺寸检测设备依托机器视觉光学成像与先进算法，实现非接触式全自动在线尺寸测量，可同步集成外观缺陷检测，替代人工离线抽检，打通成型之后全检质控环节，为隔热垫生产线提质增效保驾护航。

1、消除人工测量偏差。

2、由抽检升级为全检。

3、释放产线产能效率。

4、生产数据全程可追溯。
