氢燃料电池电堆组装原理与流程

责任编辑:鑫台铭  发布时间:2021-07-20
分享到:

氢燃料电池电堆组装原理与流程。---鑫台铭提供。

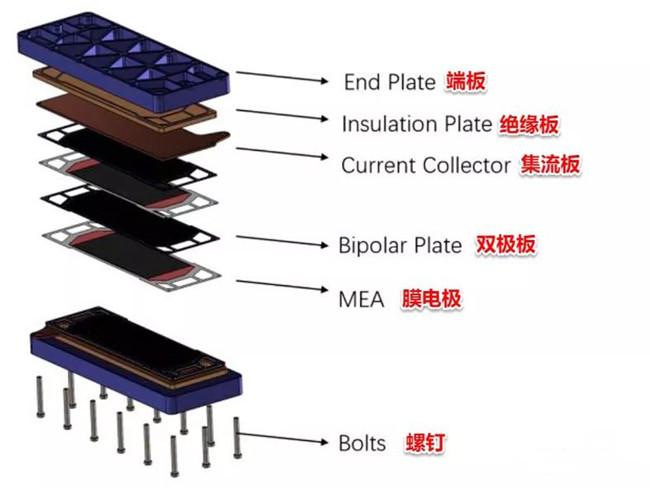

燃料电池电堆由端板、绝缘板、集流板、单电池(包含双极板和MEA)组成,他们之间通过压紧力被组装到一起。如下图这样的电堆,这些零部件之间在这个示意图中通过螺钉和端板组合施加的压紧力被组合成了一个短电堆。电堆组装机还有方便装配的校准杆、方便均匀施加夹紧力的压缩块、底座以及一些气密性检测设备等。


氢燃料电池电堆组装原理与流程


1、将双极板、膜电极(此处为碳纸-CCM-碳纸)、双极板按顺序依次叠加在已安装好绝缘板、集流板的下端板上,组装出第一个单电池;

2、重复以上步骤,利用组装辅助定位装置把单电池整齐地叠加成电堆;

3、安装好最后的单电池后,叠上上端板部分,使用组装机施加设计好的压力将电堆压紧;

4、向电堆的进气歧管安装好气密性测试设备(此处用氮气测试),按照测试流程进行气密性检测;

5、气密性检测通过后,在保持压力的情况下,安装好螺杆(压缩力保持装置)。随后即可撤除压力,至此一个电堆就组装完毕了。
