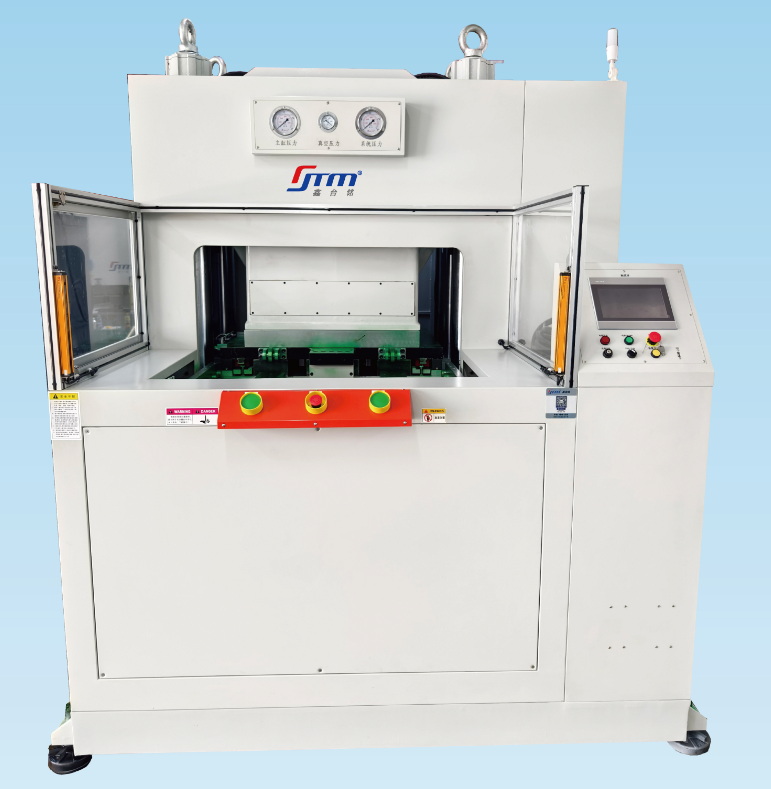

静电卡盘真空热压机：伺服驱动、多段加压、分区温控。半导体静电卡盘真空热压机是一种结合静电吸附、高温加压与真空环境的先进制造工艺，广泛应用于半导体封装等领域。

鑫台铭专注于精密压装技术，致力于半导体静电卡盘真空热压贴合、流延生瓷片叠压、以及陶瓷机构件精密伺服粉末成型设备解决方案，获得实用新型、发明专利以及软著等近百项，实现国产替代进口设备水平，设备主要应用于静电卡盘、陶瓷粉末、生瓷片、加热盘、劈刀等配件加工，与国内多家客户长期合作。

静电卡盘（Electrostatic Chucks，ESC），也称静电吸盘，是一种适用于真空及等离子体工况环境的超洁净晶圆片承载体，它利用静电吸附原理进行超薄晶圆片的平整均匀夹持。由于静电吸附方式具有温度可控、吸附力均匀，对大面积（8 吋级以上的晶圆采用）薄片工件吸附时不会产生伤痕和皱纹，同时没有晶片边缘排除效应等优点，被作为现代半导体制造业中重要的晶片夹持工具，成为当今超大规模集成电路高端装备刻蚀机（ETCH）、离子注入机、化学气相沉积（CVD）、物理气相沉积（PVD）等半导体制造设备的核心部件，在等离子和真空环境下的刻蚀、化学气相沉淀、离子植入等晶圆制造加工过程中得到广泛应用。

真空热压机是一种集加热、保压、补压、抽真空、破真空于一体的热压机。整机采用伺服闭环控制系统，具有节能及低噪音的优点。设备精度高，采用伺服系统操控，压力稳定，效率高，成品率高，柔性加压，快速真空，慢速多段加压，多段加热。在PLC程序设置上，具有多段压力、多段行程的特点，特别适用于需要随时调整工艺的场景。其中多段压力多段行程，即：可根据产品工艺要求，进行多段压力和行程的自由设定，并且行程和压力的段数和顺序可以随时调整。采用热压技术，通过高温、高压将碳纤维和树脂基体复合，使其具有优异的力学性能和轻量化特点。加温方式采用导热油加热，温度可达200度，误差在3度以内，是一种通过PID智能调节进行温控的热压成型设备。该设备广泛适用于对新型复合材料的热压工艺，具有温度、压力、位移实时显示功能。

设备特点：

1、设备：伺服压力机、热压成型机、真空热压机等。

2、压力：1T-500T，台面:350*350或530*530，开口和行程可以按照产品要求定制。

3、驱动：采用伺服电缸或者柱塞缸，高精度定位，运动平稳，具有受力均匀、可靠等优点。

4、高精度与可控性：可实时精确控制滑块位置、速度和压力，位置重复精度可达±0.01mm。

5、控制系统先进：控制系统元件精度高、可靠性好，抗干扰能力强、伺服系统响应速度快。

6、温度控制：采用PID算法，加热板温差+3℃，避免材料过热或固化不均。

7、PLC控制：可编程，对行程、压力、温度、真空度、分段时间的参数设置。

8、应用：工艺适应性广，可配抽真空、机械手、半自动进出料、定位等装置。

核心组件

真空腔体：不锈钢或钛合金材质，耐高温、耐腐蚀，集成高真空传感器实时监测压力。

加热系统：上下独立控温加热板，最高温度可达300℃，温差控制在±3℃以内，确保材料均匀受热。

压力系统：伺服电缸或柱塞缸驱动，压力范围1T-500T，位置重复精度达±0.01mm，支持柔性加压与多段压力设定。

控制系统：工业PC+触摸屏人机交互，可存储100组工艺程序，并预留机械手接口，实现自动化生产。

高精度：平整度±0.02mm，平行度±0.03mm，满足5nm以下半导体工艺对晶圆夹持的严苛要求。

真空腔体与泵组：316L不锈钢电解抛光腔体，金属密封圈（漏率≤1×10-8Pa.m3/s）；机械泵+分子泵组合，极限真空达10?3 Pa，快速抽气至目标真空，杜绝氧化与气孔。

热压系统：石墨/特种合金热压板，多区独立控温；常用工艺温区200℃±3℃；伺服电缸驱动，压力1T–500T可调，压力精度±0.1MPa，分布均匀性±1%。

控制系统：PLC+触摸屏+工业PC，支持8段以上压力/温度/时间/行程编程，全参数实时监控、数据追溯、故障报警；位置重复精度±0.01 mm，平面度控制达微米级。

设备优势

高精度：满足 7nm 以下先进制程对 ESC 的微米 / 纳米级精度要求。

高良率：真空无氧化、应力可控，良率达99% 以上。

高效节能：伺服系统能耗较传统设备降低60%，工艺周期缩短25%。

国产替代：核心技术突破，性能对标进口设备，成本降低30%+。

压力范围：1吨至500吨可调。

工作台面：常见规格如350mm×350mm或530mm×530mm，也可定制。

温度控制：最高工作温度可达200℃-300℃，采用PID算法，温差可控制在±3℃以内。

真空度：极限真空度可达10?3 Pa，工作真空度≤50 Pa。

控制精度：采用伺服系统，位置重复精度可达±0.01mm。

设备主要应用：半导体、芯片、新能源、精密光学、高端3C行业。如半导体芯片封装、晶圆键合，碳化硅、陶瓷散热片贴合，柔性屏、光学膜精密贴合，新能源IGBT功率模块热压固化，高端精密盖板、薄片无痕压合等。
